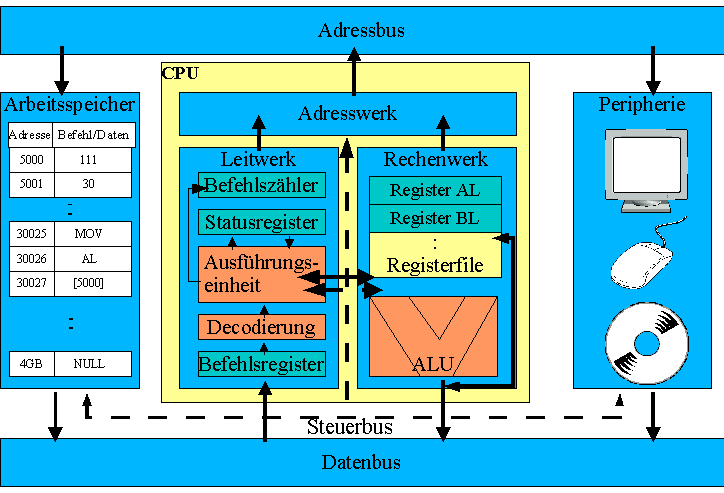

Computer Blockschaltbild
Erläuterung
Herzstück des Computersystems ist die CPU,
bestehend aus Adresswerk, Leitwerk und Rechenwerk. Die CPU ist das
aktive Element im Computer. Nur sie kann Daten verrechnen, Ergebnisse
an Hauptspeicher und Peripherie senden und neue Daten aus Speicher
und Peripherie laden.
Im Hauptspeicher zur linken
Seite der CPU werden die aktuell auszuführenden Programme und
die von diesen benötigten Daten zwischengespeichert. Oft können
die Daten im Hauptspeicher bauartbedingt nur für den Zeitraum
der Programmausführung gespeichert werden. Zur dauerhaften (dh.
permanenten Datenspeicherung) sind zusätzliche Datenspeicher in
der Peripherie, wie Festplatte oder Diskette erforderlich.
Periepherie
ist ein
Sammelbegriff für alle Geräte, die nicht zu den beiden
Kategorien Hauptspeicher und CPU zählen, und damit nicht zum
harten Kern eines Computersystems gehören. So gehören
Festplatten und Disketten zur Peripherie als auch
Benutzerschnittstellen wie Monitore, Tastatur und Maus.
Der Daten- und Adressbus
bilden das verbindende Element zwischen den drei Baugruppen
Hauptspeicher, CPU und Peripherie. Jede Speicherzelle im
Hauptspeicher und jedes Gerät aus der Peripherie besitzt im
Computersystem eine eindeutige Adresse. Die CPU kann eine
Speicherzelle oder ein Peripheriegerät aktivieren, indem sie
dessen Adresse am Adressbus anlegt. Über die Leitungen des
Steuerbusses kann das aktivierte Element für das Auslesen oder
Beschreiben freigeschaltet werden. Anschließend kann die CPU,
entsprechend der über den Steuerbus vorgewählten Funktion
ein Datenwert aus dem aktivierten Element lesen oder einen neuen Wert
in dieses Element schreiben.
