1 Prog_Intro: Einführung in die Programmierung von Computern

1.1 Wie alles begann...

1.1.1 v.u.Zt., Erfindung der Schrift

Bereits die ersten menschlichen Kulturen produzierten soviel Daten, das Hilfsmittel für die Aufbewahrung und Verarbeitung dieser entwickelt werden mussten. Als Erfinder der Schrift gelten die Sumerer, welche vor ca. 5000 Jahren im Stadtstaat Uruk im Süden des heutigen Iraks lebten. Sie "speicherten" ihre Daten auf Tontafeln. Wie sich herausstellte, eine äußerst robuste und extrem dauerhafte Form!

Inhalt dieser ersten Schriftdokumente waren Aufzeichnungen wirtschaftlicher Transaktionen wie etwa "Bauer X lieferte n Scheffel Korn". Dies führte zur These, dass die Schrift hauptsächlich entwickelt wurde als Verwaltungsinstrument zur Beherrschung einer immer komplexeren Wirtschaft.

1.1.2 Jh. Dezimalzahlensystem

Eine wesentliche Grundlage des Rechnens sind Zahlensysteme mit deren Hilfe Zahlen durch Zeichen bzw. Zeichenreihen dargestellt werden. Die ersten additiven Zahlensysteme entstanden vor etwa 5000 Jahren und das bekannteste ist das Römische Zahlensystem.

Zwischen dem 5. und 9. Jahrhundert unserer Zeitrechnung entstandene Hindu-Arabische Zahlensystem (Dezimalsystem). Die 0 als neutrales Element der Addition ist eine Erfindung indischer Mathematiker im 5 Jh. u. Z..

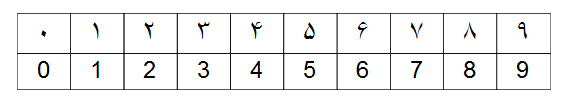

Die Araber vereinten die 0 mit neun arabischen Ziffernsymbolen 1, 2, ..., 9 zum Dezimalsystem. Dieses ermöglicht, komplizierte Rechnungen in einfache, -ziffernweise Rechenschritte zu zerlegen. Das Rechnen wurde einfacher, und die Kunst des Rechnens breitete sich in allen Bereichen der Wirtschaft und Wissenschaften aus. Das Morgenland wurde zum kulturellen Zentrum der Welt.

1.1.3 16 Jh. Logarithmen und Rechenstab

Mit der Renaissance beendete Europa die Stagnation und Rückständigkeit auf dem Gebiet der Kultur und Wissenschaften. Astronomen blickten neugierig in den Himmel, vermaßen den Lauf der Gestirne und hatten plötzlich komplexe himmelsmechanische Aufgaben zu lösen.

Die gewaltigen Dimensionen des Himmels ließen sich platzsparend in der Exponentialschreibweise von Zahlenwerten ausdrücken. Dabei wird jede Zahl z als Potenz p zu einer Basis b dargestellt: z = b^p. Ein weiterer Vorteil dieser Zahlendarstellung ist, dass Multiplikationen und Divisionen auf Addition und Subtraktion zurückgeführt werden können: z1*z2 = b^p1* b^p2 = b^p1+p2. Wenn die Basis b festgelegt wird, dann kann eine Liste als Rechenhilfsmittel für Multiplikation und Division erstellt werden, die zu jeder Zahl z den Exponenten p zur Basis b liefert. Der Exponent p wird auch Logarithmus log(z), und die Liste Logarithmentafel genannt.

Der schottischen Lord NAPIER (oder auch NEPER, 1550-1617) gab 1614 vierstellige Logarithmentafeln heraus. NAPIER hat etwa 30 Jahre seines Lebens zur Berechnung dieser Tafeln benötigt - ein moderner Personalcomputer (PC) macht es in wenigen Sekunden!

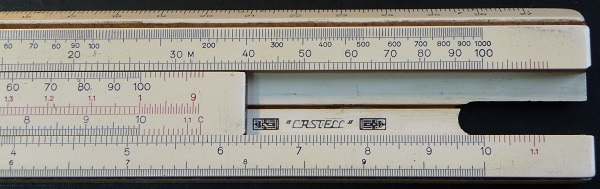

Der englische Astronom und Mathematiker Edmund GUNTER (1569/1581-1626) entwickelte im Jahre 1624 das "Logarithmenlineal", einem direkten Vorläufer des Rechenstabes. Seth PATRIDGE hat um das Jahr 1650 dem Rechenstab die uns bekannte Form gegeben.

1.1.4 17 Jh., erste mechanische Rechenmaschinen

Im 17. Jahrhundert begannen mehrere Wissenschaftler mit dem Bau von mechanischen Rechenmaschinen.

Der Tübinger Professor der Astronomie und biblischer Sprachen, Wilhelm SCHICKARD (1592-1635), entwickelte 1623 die erste Vierspeziesrechenmaschine für die Grundrechenarten (+,-,*,/). Es existiert keine von ihm gebaute Maschine mehr. Die Konstruktionsbeschreibung der Maschine ist in einem Brief an KEPLER enthalten. Ein funktionierender Nachbau ist im Deutschen Museum in München zu besichtigen.

Der französische Mathematiker und Theologe Blaise PASCAL (1623-1662) baute mit 19 Jahren eine Addiermaschine für 6-stellige Zahlen.

Pascals Vater war Finanzbeamter. Das mühselige Rechenwerk des Vaters motivierte den Sohn zu Konstruktion und Bau der Rechenmaschine. PASCALs Maschine kann heute im Mathematisch-physikalischen Salon im Dresdener Zwinger bewundert werden.

1.1.5 18 Jh., Dualzahlensystem

Der Mensch hat zehn Finger, und die dienten wohl als erste Rechenhilfe. Nicht verwunderlich, dass auch unser arabisches Zahlensystem im Zehnertakt arbeitet. Aber es geht auch anders.

Der deutsche Mathematiker Gottfried Wilhelm LEIBNIZ (1646-1716) entdeckte, dass ein Zahlensystem nur mit den zwei Ziffern 0 und 1 aufgebaut werden kann. Die minimale Ziffernzahl bewirkt auch einfachste Rechenregeln. Leibniz war ein Genie. Das die simplen Rechenregeln der Dualzahlen zu vereinfachten Konstruktionen für Rechenmaschinen führen mussten, erkannte er. Und konstruierte die erste, mit Dualzahlen arbeitende Rechenmaschine. Zur Serienfertigung mechanischer Vierspeziesrechenmaschinen kam es erst Ende des 18. Jahrhunderts. Ein Hersteller war der deutsche Pfarrer HAHN (1735-1790).

1.1.6 19 Jh., Rechnen mit Dampfkraft

Eine neue Stufe in der Entwicklung der Rechentechnik und Datenverarbeitung erkolmm Charles BABBAGE (1792-1871) mit der Konzeption der programmgesteuerten Rechenmaschine. Der zwanzigjährige BABBAGE hatte 1812 mit seinem Freund HERSCHEL - Astronom - Rechnungen zu prüfen, die für die Astronomical Society gemacht worden waren. Immer wieder wurden von ihnen Fehler entdeckt. "Ich wollte es ginge mit Dampf!" soll BABBAGE gestöhnt haben. HERSCHEL soll geantwortet haben: "Das ist gut möglich!". Diese so selbstverständlich gegebene Antwort ließ BABBAGE nicht mehr zur Ruhe kommen. So kam er auf die Idee, zwei zu diesem Zeitpunkt bekannte Einrichtungen zusammenzuführen. Dies waren die Vierspeziesrechenmaschine und der Steuermechanismus automatischer Webstühle mit Hilfe von Lochkarten, der von Joseph-Marie JACQUARD (1752-1834) im Jahre 1808 entwickelt wurde.

BABBAGE hat seine Maschine nicht zu Ende bauen können. Die Zeit war noch nicht reif dafür, die Mechanik war teuer und unzuverlässig. Der fertiggestellte Teil seiner imposanten Maschine kann heute im British Museum of Science in Kensington (Stadtteil von London) besichtigt werden. Als BABBAGE 1871 als verkanntes Genie starb, hinterließ er uns neben seiner "Unvollendeten" die im Groben noch heute gültige Grundidee vom Aufbau eines modernen Rechners, der aus:

• einem Speicher (store, für 1000 Zahlen mit 50 Stellen)

• einem Rechenwerk (mill)

• einem Steuerwerk (control)

• einer Eingabe- und Ausgabeeinheit (input/output)

besteht.

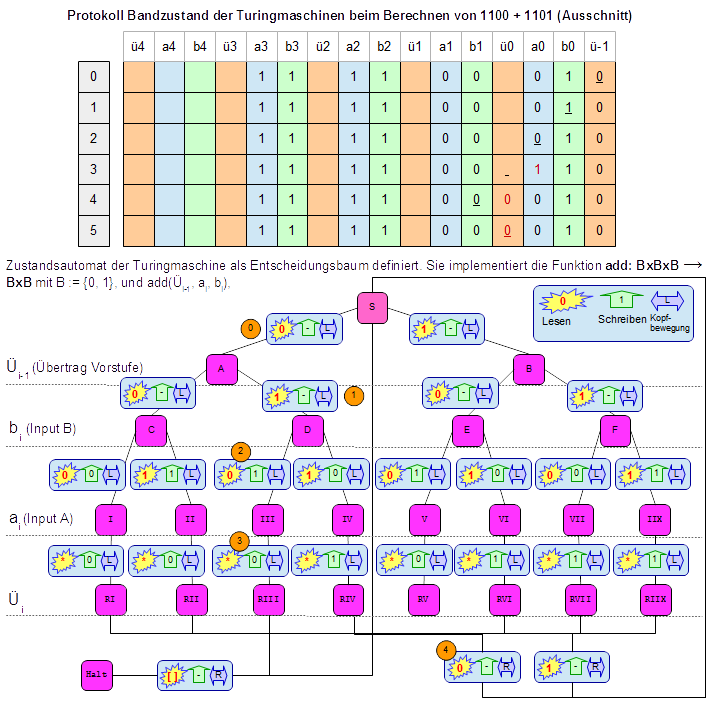

1.1.7 1936, Begründung der Berechenbarkeit mittels Turingmaschine

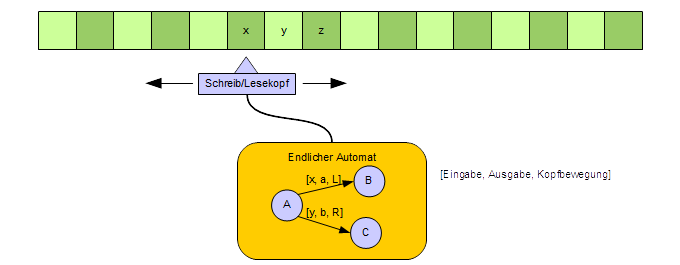

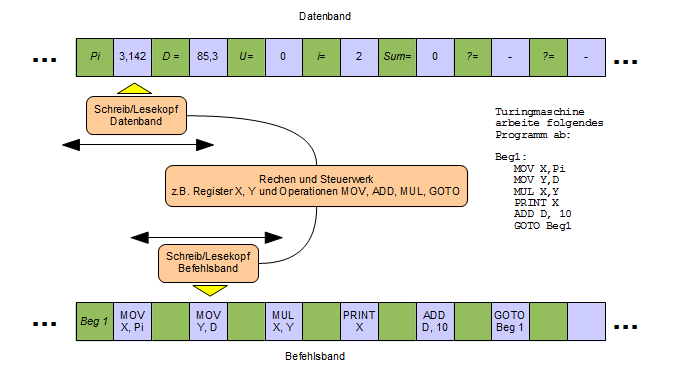

Alan Turing konzipierte das Modell einer sehr einfachen Maschine, welche prinzipiell alle berechenbaren Problemlösungen berechnen konnte. Diese besteht aus einem unendliche langen Band als Speicher, einem speziellen Schreib- Lesekopf und einem endlichen Automaten. Der vom Band eingelesene Wert bewirkt ein Zustandsänderung im endlichen Automaten. Mit jedem Zustandsübergang können Vorwärts/Rückwärtsbewegungen des Kopfes, sowie Schreibbefehle (Ausgabe auf dem Band) verbunden sein.

Die Turingmaschine bildet eine wesentliche Säule der Computertechnik.

1.1.8 1943, Enschlüsseln von Funksprüchen mittels Colossus

In England wird der Spezialrechner »Colossus« zur Unterstützung beim Entschlüsseln von codierten Funksprüchen der deutschen Wehrmacht eingesetzt.

1.1.9 1944, im Wohnzimmer entsteht aus Dosenblech ein Computer

Der Bauingenieur Konrad ZUSE griff im Jahre 1935 die Ideen von BABBAGE wieder auf. Der Aufwand statischer Berechnungen motivierte ZUSE. Aus Dosenblechen und Elektroschrott entstand im Berliner Wohnzimmer der Eltern die Z1, der erste Computer nach BABBAGE.

1.1.10 1944, Computer berechnen nukleare Sprengsätze

In den USA wird im Rahmen der Atombombenentwicklung der Computer MARK I (Relaistechnik) zur maschinellen Lösung von Differentialgleichungen aus der Teilchenphysik gebaut.

1.1.11 1946, ENIAC das Röhrenmonster

In den USA wird der Computer ENIAC mit 18000 Elektronenröhren als Schaltelemente in Betrieb genommen.

1.1.12 1946, Neumanns Minimalismus

Der ungarische Mathematiker John von Neumann entwickelt eine Computerarchitektur, die bei minimalen Hardwareeinsatz ein Maximum an Funktionalität bietet.

1.1.13 1947, Erfindung des Transistors

In den Bell- Laboratorien (USA) wird der erste Transistor erfunden.

1.1.14 1958, erster Mikrochip

Jack Kilby (Fa. Texas Instruments) fertigt die erste integrierte Schaltung.

1.1.15 1964, Evolution statt Revolution

IBM führt das Großrechnersystem System/360 ein. Alle Nachfolger der Linie 360 sind zum System 360 abwärtskompatibel. D.h., Software, die für ein 360er entwickelt wurde, kann z.B. auch auf einer 370er ausgeführt werden. Dieses Prinzip fand großen Anklang bei den Kunden. IBM wurde zum Marktführer in den 70'er Jahren.

1.1.16 1971, erster Mikroprozessor

Die US Firma INTEL entwickelt einen integrierte Schaltung, die eine komplette Zentraleinheit umfasst. Der Chip erhält die Nummer 4004. Er ist der Urahn aller heutigen x86 CPU's.

1.1.17 1975, erste Homecomputer

In Amerikas Garagen wird an der Zukunft gebastelt. Es entstehen die ersten Funktionsmodelle von Homecomputern. Steve Jobs und Bill Gates gehören zu den Homecomputer - Pionieren.

1980, IBM präsentiert PC

Nach einer geschäftlich sehr erfolgreichen Dekade dank Marktführerschaft bricht plötzlich bei IBM Panik aus: Garagenschrauber wildern mit Eigenbau- Homecomputer in IBM's Domäne, dem US Computermarkt.

In aller Eile wird ein eigener Homecomputer zusammengebastelt, CPU (INTEL) und Betriebssystem MS DOS (Microsoft) kauft man ein. Das Kind hört auf dem Namen PC und soll den Vormarsch der Homecomputer stoppen.

Der PC wird von der Kundschaft dankbar angenommen, es entwickelt sich ein regelrechter PC- Markt. IBM ist der Dynamik dieses Marktes nicht gewachsen und verliert schließlich trotz technologischem Vorsprungs die Marktführerschaft. Die Zulieferer INTEL und Microsoft steigen zu den neuen Marktführern auf.

1.1.18 1989, vom ARPANET zum Internet

Das Ende des kalten Krieges bewirkt, daß eine Reihe von Technologieen, die hauptsächlich für militärische Zwecke bestimmt waren, zur zivilen Nutzung freigegeben werden. So auch das 1969 in Betrieb genommene ARPANET. Diese wurde als Atomschlagfestes militärisches Kommunikationsmedium konzipiert. Aus dem ARPANET entwickelte sich schließlich ein weltumspannendes Computernetzwerk, das INTERNET.

1989 waren im Internet 100000 Server online. Bis zum Jahr 1999 ist diese Zahl auf über 56 Mio. Rechner weltweit angewachsen.

1.2 Warum programmieren ?

1.2.1 Mit Universalrechnern Probleme lösen

Unter Programmierung wird heute im wesentlichen der Entwurf und die Implementierung von Algorithmen für sog. Universalrechnern verstanden. Universalrechner sind Maschinen, die theoretisch Lösungen von allen berechenbaren Problemen berechnen können.

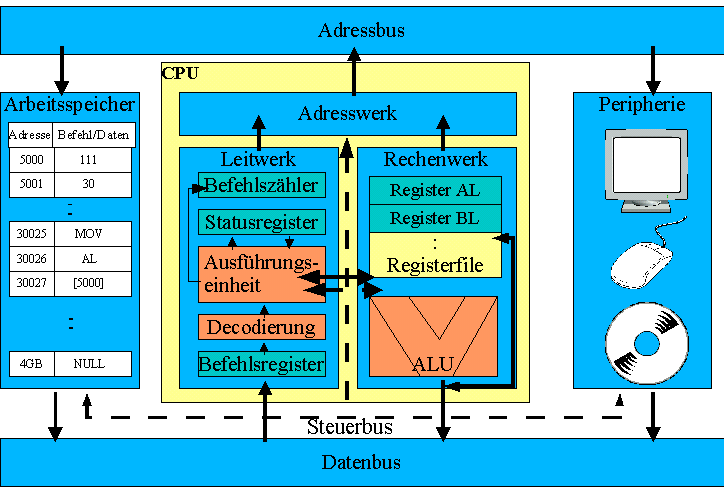

Im folgenden das Blockschaltbild eines Universalrechners mit sog. Von Neumann - Architektur:

Die moderne Welt von heute steuern Milliarden von Universalrechner- integriert in die Geldkarte oder als Superrechner für die Wettervorhersage. Für jedes berechenbare Problem kann der Programmierer eine Lösung anbieten.

Im Detail können die Aufgabenstellungen für Programmierer in folgende Bereiche aufgeschlüsselt werden:

1.2.2 Standardprogramme anpassen, Automatisierung

Standardprogramme sind z.B. Datenbankserver, Office Suites wie MS Office oder Open Office, oder CAD- Programme wie DS Catia oder AutoCad. Anwender benötigen oft spezielle Anpassungen dieser Standardprogramme an ihre Geschäftslogik. Z.B. sind spezieller Workflows abzubilden oder zusätzliche Bibliotheken zu erstellen. Dieses Aufgabenfeld wird mit Standardprogramme anpassen bezeichnet. Der Programmierer muss die Schnittstellen der Standardprogramme beherrschen. In der Regel diktieren die Schnittstellen der Standardprogramme die Programmiersprache (z.B. für MS. Office VBA, und für Catia VBScript).

1.2.3 Individualsoftware erstellen

Auf einer Plattform (PC oder Mikrocontroller) wird eine völlig neue Anwendung erstellt. Der Programmierer kann die Programmiersprache frei wählen. Theoretisch wird er eine auswählen, mit der die Aufgabenstellungen und ihre Lösungen besonders einfach abzubilden sind. Praktisch wird meist mit der Programmiersprache die Implementierung der Lösung angegangen, die dem Programmierer vertraut ist.

Eine gute Auswahl einer Programmiersprache für eine Aufgabenstellung führt zu einer schnellen Fertigstellung des Projektes und liefert einen sehr gut strukturierten Code, der leicht wartbar ist.

1.3 Algorithmen und Programme

Computern berechnen Lösungen für Probleme, indem sie Programme ausführen. Programme sind computerlesbare Darstellungen von Algorithmen.

1.3.1 Algorithmen berechnen Funktionen

Ein Algorithmus ist im Allgemeinen eine Berechnungsvorschrift für eine Funktion. Eine Funktion im mathematischen Sinne bildet die Elemente einer Menge, auch Definitionsbereich genannt, auf die einer anderen Menge, auch Wertebereich genannt, ab.

f: D → W mit D <=> Menge des Definitionsbereiches, W <=> Menge des Wertebereiches

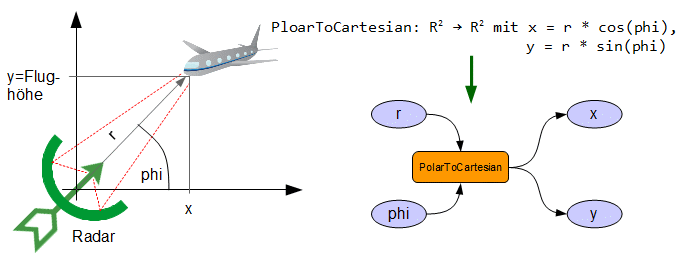

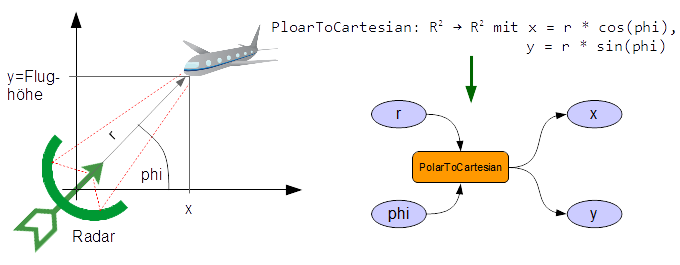

Ein Beispiel dafür ist die Umrechnung von Polarkoordinaten (Drehwinkel + Abstand) in kartesische Koordinaten (x,y). Das rotierende Flughafenradar erfasst z.B. die Position eines Flugzeugs in Polarkoordinaten. Die umgerechnete y Koordinate entspricht der Flughöhe.

Aus Sicht eines Algorithmus ist der Definitionsbereich die Menge der möglichen Eingaben und der Wertebereich die Menge der möglichen Ausgaben.

Definitionsbereich <=> Menge der Eingaben,

Wertebereich <=> Menge der Ausgaben

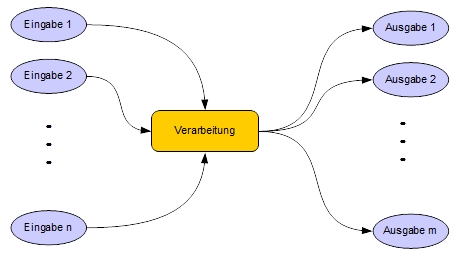

Diese Betrachtung führt zu einer Grundstruktur der elektronischen Datenverarbeitung, der Eingabe → Verarbeitung → Ausgabe Struktur, oder kurz EVA.

Wie aus dem Bild zu sehen, bilden die Eingaben endliche n- Tupel, die durch die Verarbeitungsfunktion = Algorithmus auf ein endliches m- Tupel der Ausgabe abgebildet werden.

1.3.2 Entscheidungsverfahren

Berechnet eine Algorithmus eine Funktion, die Eingaben auf eine der beiden Wahrheitswerte true oder false abbildet, dann wird dieser Entscheidungsverfahren genannt:

Algo_?: E → B mit B:={true, false}

Beispiel: Algorithmus für eine Funktion, die zwei für gegebene natürliche Zahlen n und t entscheidet, ob t ganzer Teiler von n ist.

IstTeiler: NxN → B

mit (n,t) ϵ NxN, b ϵ B:={true, false}

wobei (n,t) → true wenn t Teiler von n, (n,t) → false sonst

Ein Berechnungsverfahren (Algorithmus) für die Funktion ist folgendes

1. Wenn n = 0 ist, dann ist t ein Teiler von n. Fertig!

2. Wenn n > 0 ist, dann berechne n = n-t und mache weiter bei 1.

3. n ist kein Teiler. Fertig !

1.3.3 Abzählverfahren

Berechnet ein Algorithmus eine Funktion, die Eingaben auf eine natürliche Zahl n abbilden, dann wird dieser Abzählverfahren genannt:

Algo_#: E → N mit N Menge der nat. Zahlen

Beispiel:

AnzMitTeiler5: {2, 4, 8, 9, 11, 13, 15} → N

1.3.4 Algorithmen mit Programmiersprachen implementieren

Ein Computer berechnet die Lösung einer Aufgabe durch einen Algorithmus, indem er ein Programm ausführt. Das Programm ist eine Darstellung eines Algorithmus in einer Form, die der Computer lesen und verarbeiten kann. Die formalen Systeme, mit denen computerlesbare Formate von Algorithmen erstellt werden (=Programme) werden als Programmiersprachen bezeichnet.

Die Formulierung eines Algorithmus in einer Programmiersprache wird auch als Implementierung bezeichnet.

1.3.4.1 FUNC: Programmieren mit Funktionen

Die Mathematiker entwickelten in Jahrhunderten eine eigene Sprache: die Sprache der Formeln und Funktionen. Diese Sprache besteht aus Operatoren wie z.B. + und *, Zahlendarstellungen und Symbolen für Konstanten (z.B. π) und Veränderliche (z.B. x, D). Beispiele sind die Formel zur Berechnung des Kreisumfanges:

U = π * D

1.3.4.1.1 Funktionen

Allgemeiner kann man den Zusammenhang zwischen Durchmesser D eines Kreises und seinem Umfang U durch eine Funktion darstellen:

f(D): D → π * D

Den Ausdruck kann man lesen als: die Funktion f(D) ordnet jedem Durchmesser D einen Kreisumfang f(D) = π * D zu. Diese Darstellung wurde in den 1930-er Jahren zu einem präzisen Formalismus ausgearbeitet (Alonzo Church, Stephen Kleene: Lambda- Kalkül), welcher die Grundlage für die Familie der funktionalen Programmiersprachen wie z.B. LISP oder F# bildet.

Während die Mathematiker Funktionen gerne mit einem einzigen Buchstaben bezeichnen, und dabei auch noch auf das griechische Alphabet zugreifen, bevorzugen die Programmierer lieber sprechende Namen wie:

Kreisumfang(D): D → π * D

1.3.4.1.2 Fallunterscheidungen

Neben den Ausdrücken wie π * D können die Abbilder von Funktionen auch durch Fallunterscheidungen definiert werden. Z.B. kann die Funktion, die jeder Zahl ihren absoluten Betrag zuordnet, wie folgt beschrieben werden:

  Fallunterscheidungen
                   -z      z < 0
|z| = Abs(z): z → 0  für z = 0
                    z      z > 0

z.B. Abs(-5) = 5, Abs(5) = 5, Abs(0) = 0

1.3.4.1.3 Funktionen hintereinander schalten, Komposition

In der Mathematik kann man mittels Funktionen eine Menge {x} auf eine Menge {y}, und die Menge {y} wiederum auf die Menge {z} abbilden. Formal wird dies wie folgt beschrieben:

Wenn f1(x): x → y und f2(y): y → z dann ist f2(f1(x)) : x → z

Damit kann man z.B. die Berechnungen des Kreisumfanges an Durchmesser anpassen, die in verschiedenen Maßeinheiten gemessen wurden:


    Funktionen hintereinanderschalten


MillimeterInMeter(x): x → x * 0,001
CentimeterInMeter(x): x → x * 0,01

Kreisumfang(D): D →  π * D

                     D                           D
            /--------+--------\             /----+----\
Kreisumfang(MillimeterInMeter(x)): x →  π * (x * 0,001)
Kreisumfang(CentimeterInMeter(x)): x →  π * (x * 0,01)

z.B. Kreisumfang(CentimeterInMeter(100)) = 3,142..., Kreisumfang(MillimeterInMeter(100)) = 0,3142...

1.3.4.1.4 Rekursion

Mathematiker sind findige Menschen. Sie hatten schnell erkannt, dass mit der Hintereinaderschaltung von Funktionen ein mächtiges Instrument bereitsteht, mit dem man sich weit in die Tiefen mathematischer Probleme vorwagen kann. Eine besondere Form ist die Rekursion. Auf dieser basieren die funktionalen Beschreibungen vieler mächtiger Algorithmen.

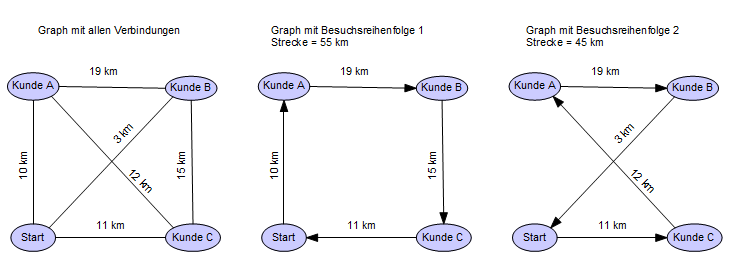

Z.B. soll ein Vertreter 3 Kunden nacheinander besuchen, wobei die gewählte Reihenfolge die mit der kleinsten Gesamtstrecke ist (Problem der Rundreise mit minimaler Streckenlänge).

Die Lösung benötigt zunächst einen Graphen, dessen Knoten den Startpunkt und die Kunden darstellen, und dessen Kanten die Entfernungen zwischen den Knoten angeben. Dann sind für alle möglichen Reihenfolgen der Besuche die Summen der Wege zu berechnen. Am Ende ist die Reihenfolge mit der kleinsten Summe als Lösung auszuwählen. Folgendes Bild veranschaulicht das Vorgehen:

Wie viele Reihenfolgen über dem Graphen, und wie viele Summen damit gebildet werden müssen, gibt die aus der Kombinatorik bekannte Fakultät- Funktion an:

  Fakultät berechnen

                   1     n = 0
N!(n): n →           für
           n*N!(n-1)     n > 0

Die Funktion wird mittels einer Fallunterscheidung definiert, wobei für den Fall n > 0 der Funktionswert durch einen Term beschrieben wird, der N! wiederum enthält. Man erhält eine Lösung, indem man auf eine Lösung für den Vorgänger zurückgreift. Diese Art von Funktionsdefinition wird Rekursion genannt.

Aufgelöst wird die Rekursion von N! z.B. für n = 3 wie folgt:


    N!(3) = 3*N!(2) = 3*2*N!(1) = 3*2*1*N!(0) = 3*2*1*1 = 6


Die Fakultät wächst mit n extrem. Die exakte Lösung des Rundreiseproblem für große n praktisch unmöglich.Übung

Implementiere eine rekursive Funktion, die eine gegebene Zahlenpaar Basis, Exponent die Potenz berechnet wie folgt:

Potenz(Basis, Exponent): (Basis, Exponent) → Basis Exponent

Beachte dabei die Beziehung: b e = b * b e-1 = b * b * b e-2

1.3.4.1.5 Listenverarbeitung

In den Naturwissenschaften werden oft mehrere Messwerte einer Beobachtung zugeordnet werden. Es entstehen Paare von Messwerten. Ein Beispiel ist die Beobachtung eines beschleunigenden Fahrzeugs. Dabei wird in festen Zeitabständen die Momentangeschwindigkeit notiert.


    Messung: {(v, t)} := {(1 m/s, 1s), (2 m/s, 2s), …, (12 m/s, 5s)}


Ein anderes Beispiel sind die möglichen Folgen, in denen die Kunden A, B, C besucht werden (siehe vorausgegangener Abschnitt)

Besuchsreihenfolgen: {(K1, K2, K3)} := {(A, B, C), (B, A, C), (B, C, A), (C, B, A), (C, A, B), (A, C, B)}

Die Permutationen über der dreielementigen Menge {A, B, C} bilden hier alle möglichen Reihenfolgen. Jede Reihenfolge wird als ein Triple dargestellt.

Paare, Tripel oder allgemein Tupel sind spezielle Formen von Listen.


    Liste := (e1, e2, …., eN)


Mit Listenverarbeitung werden allgemein Funktionen bezeichnet, die Listen auf Listen oder Listen auf skalare Werte abbilden


    Listenverarbeitung := {f mit f(Liste X) : Liste X → Liste Y oder f(Liste X): Liste X → Y}


Folgenden Tabelle definiert die grundlegenden Funktionen der Listenverarbeitung

1.3.4.1.6 Funktionen in C und C# implementieren

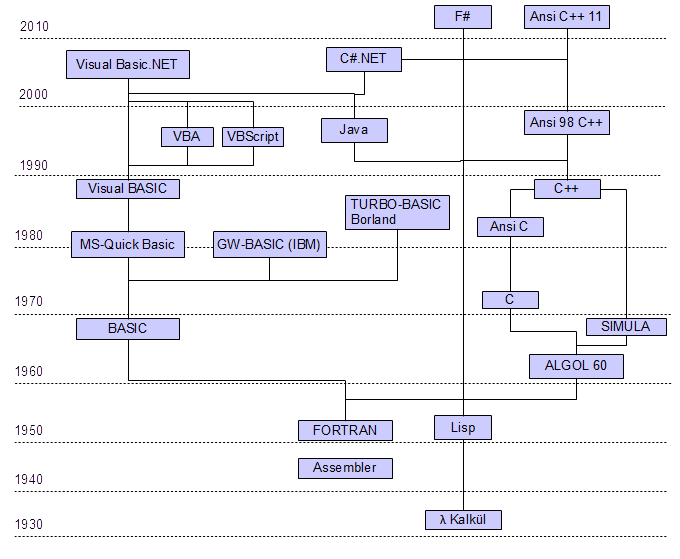

In der Gegenwart dominieren Programmiersprachen, deren Syntax mit der Programmiersprache C verwandt sind. Im folgenden Elemente aus C, um Funktionen zu programmieren:

1.3.4.1.7 Beispiele zur funktionalen Programmierung

Im Folgenden Beispiele für einfache Funktionen zur Listenverarbeitung. Wie man sieht, wird die Rekursion intensiv genutzt:

1.3.4.1.7.1 Bildet die Summe aller Werte in einer Liste


    Summenbildung


Summe({a1, a2, …, aN}): {a1, a2, …, aN} → a1 + a2 + … + aN

Function Summe(liste)
  If Count(liste) = 0 Then
     Return 0
  ElseIf Count(liste) = 1 Then
     Return liste(0)
  Else
     Return First(liste) + Summe(Skip(liste, 1))
  End If
End Function

1.3.4.1.7.2 Minimum einer Liste suchen

  Minima finden

Min({…}): {…} → min mit min ϵ {…} & Für alle x ϵ {…} gilt: min <= x

Erzeugt eine Liste mit den Werten 1-N:

  Liste mit Werten erzeugen

PTupelStart(n): n → {1,2, …,n}

Function PTupelStart(n)
   If n = 1 Then
      Return {1}
   Else
      Return Concat(PTupelStart(n - 1), {n})
   End If
End Function

1.3.4.1.7.3 Zwei Listen auf Identität prüfen


    Gleichheit von Listen prüfen


Equal({a1,a2,…,aN}, {b1,b2,…,bM}): ({a1, a2, …, aN}, {b1, b2, …, bM}) → true für
                                         Count({a1,a2,…,aN})  = Count({b1, b2, …, bM}) und

1.3.4.1.7.4 IstTeiler

1.3.4.1.7.5 Zähle alle mit Teiler t

AnzMitTeiler5: {2, 4, 8, 9, 11, 13, 15} → N

public int ZähleAlleMitTeiler(IEnumerable<int> Liste, int t)
{
    if(Fn.Count(Liste) > 0) {
      if (IstTeiler(Fn.First(Liste), t))
         return 1 + ZähleAlleMitTeiler(Fn.Rest(Liste), t);
      else
         return ZähleAlleMitTeiler(Fn.Rest(Liste), t);
    } else return 0;
}

1.3.4.1.7.6 Algorithmus zum addieren von Dualzahlen

Ein Beispiel für einen Algorithmus ist die Addition von Dualzahlen. Im Folgenden wird die Addition zwei einstelliger Dualzahlen als Funktion, und die Implementierung durch einen EVA- Graph aus einstelligen Addieren dargestellt.

Ein einstelliger Addierer bildet die Summe aus zwei Dualzahlen, die nur aus einer einzigen Stelle bestehen, z.B:


    R = 0 + 0, oder R = 1 + 0, oder R = 0 + 1, oder R = 1 + 1


Der einstellige Addierer berücksichtigt einen Übertrag aus einer vorausgegangenen einstelligen Addition, und gibt neben der Summe zusätzlich einen möglichen Übertrag aus.

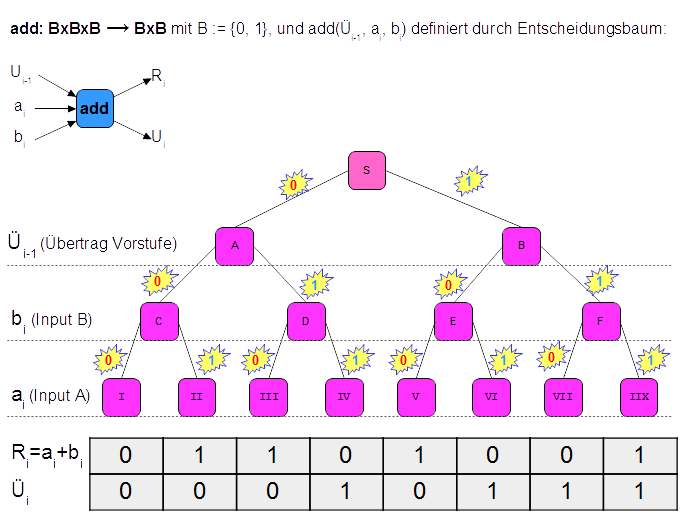

Im Folgenden Bild ist der einstellige Addierer als Funktion, als EVA- Graph und die Berechnung der Funktion als Entscheidungsbaum dargestellt.

Aus einen gegebenen Tripel von Eingaben (Ü _i-1 , b _i , a _i ) wird das Wertepaar (R _i , U _i ) mittels Entscheidungsbaum berechnet, indem ausgehend von Knoten S zuerst Üi-1 betrachtet: ist Üi-1 = 0, dann weiter bei Knoten A, sonst bei B. Danach wird bi betrachtet. War Ü _i-1 = 0, und ist b_i = 1, dann weiter bei Knoten D. Wenn U_{i -1} = 0, b_i = 1, und a_i = 1 sind, dann kommt man in Knoten IV an. Unter dem Baum steht eine Tabelle. Aus dieser kann das Ergebnis für R_i und U_i abgelesen werden. Für den Knoten IV lautet das Ergebnis R_i = 0, U_i = 1.

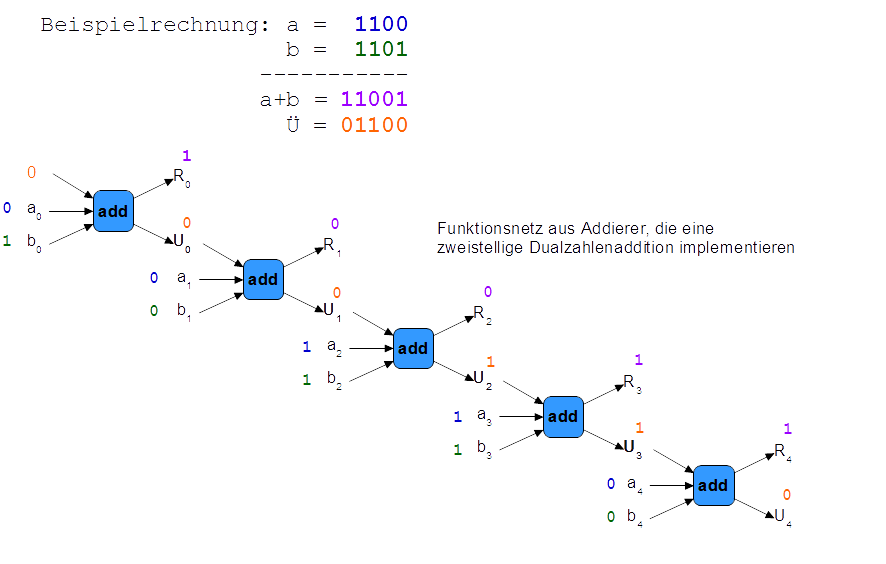

Aus dem EVA - Graph des einstelligen Dualzahl - Addierer kann durch Hintereinanderschaltung ein Addierer für mehrstellige Dualzahlen gewonnen werden:

Diese graphisch dargestellte Verkettung der Addierer Funktionen wird in der Mathematik Komposition genannt. Die Komposition zweier Funktionen ist wie folgt definiert:

g: X → Y und h: Y → Z, dann ist die Komposition k = g ◦ h: X → Z mit g ◦ h := h(g(x))

Die add: (Ü _i-1 , a _i , b _i ) → (Ü _i , R _i ) Funktion bildet ein Tripel auf ein Wertepaar ab. Bei der Komposition der Addierer ist aber nur der erste Teil des Wertepaares vom Bild als Eingang für die nächste Addierstufe einzusetzen. Auch hierfür bietet die formale Sprache der Funktionen eine Lösung, die Projektion der k-ten Komponente eines n- Tupels :

p_k: M ₁ x … x M _n → M _k mit 1 ≤ k ≤ n und p_k(m ₁ , … ,m _n ) = m _k

Somit kann man zwei Addierer wie folgt formal kombinieren, um die zweite Stelle und den 2. Übertrag zu berechnen

(Ü1, R1) := add(p_0(add(0, a0, b0)), a1, b1)

Ein Tupel, das die Summe aus zwei zweistelligen Dualzahlen darstellt, kann nun definiert werden durch:

add2(a1, a0, b1, b0):=(p_0(add(p_0(add(0, a0, b0)), a1, b1)), p_1(add(p_0(add(0, a0, b0)), a1, b1)) , p_1(add(0, a0, b0))

Die erste Komponente des Ergebnistupels ist der mögliche Übertrag, der bei der Berechnung der 3. Stelle einfließt.

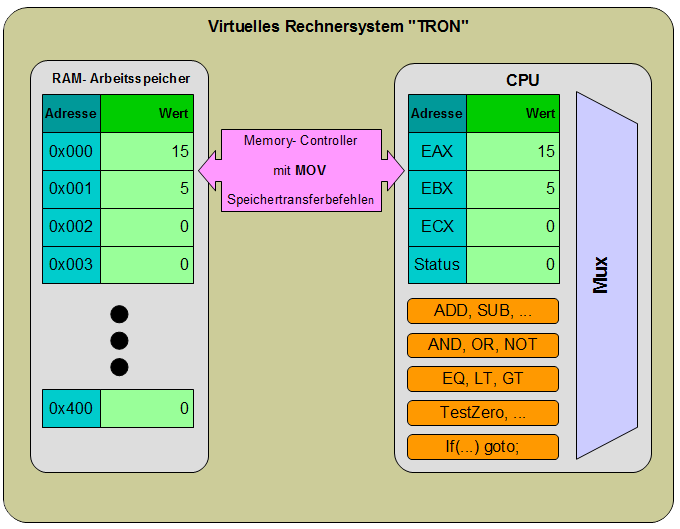

1.3.4.2 TRON: Programmieren mit Befehlen

Eine Programmiersprache kann die Funktionen und Funktionsgruppen der Hardware direkt abbilden. Als Beispiel diene ein vereinfachtes, virtuelles (<=> nicht real existierendes) Rechensystem mit dem "Künstlernamen" TRON. Im folgenden sein Aufbau als Blockschaltbild:

TRON besteht aus:

1. einem Arbeitsspeicher (RAM)

2. einer CPU mit Registerfile und darauf operierenden Schaltwerken, die Grundrechenarten wie Addition, logische Operatoren wie AND, und Sprungbefehle implementieren

3. einem Memeorycontroller, der Speichertransferbefehle anbietet, um Daten zwischen RAM und Registerfile der CPU auszutauschen

Die Baugruppen von TRON können mit sehr einfachen Befehlen angesteuert werden. Die Menge all dieser Befehle von TRON wird als Maschinensprache von TRON bezeichnet, und ist ein Beispiel einer simplen, imperativen Programmiersprache:

1.3.4.2.1 Beispiele

1.3.4.2.1.1 IstTeiler

Beispiel: Algorithmus für eine Funktion, die zwei für gegebene natürliche Zahlen n und t entscheidet, ob t ganzer Teiler von n ist.

IstTeiler: NxN → B

mit (n,t) ϵ NxN, b ϵ B:={true, false}

wobei (n,t) → true wenn t Teiler von n, (n,t) → false sonst

Ein Berechnungsverfahren (Algorithmus) für die Funktion ist folgendes

4. Wenn n = 0 ist, dann ist t ein Teiler von n. Fertig!

5. Wenn n > 0 ist, dann berechne n = n-t und mache weiter bei 1.

6. n ist kein Teiler. Fertig !

Das Brechungsverfahren kann z.B. auf TRON programmiert werden:

public static bool IsTeiler(int z, int t)
{
  // Symbole binden
  var tron = TRON.Computer.V1;
  var Z = CPU.Register.EAX;
  var T = CPU.Register.EBX;
  var Zero = CPU.Register.ECX;

  // Daten in die Register laden
  tron.MOV(Z, AbsoluterBetrag(z));
  tron.MOV(T, t);
  tron.MOV(Zero, 0);

ANFANG:
  // 1. Ist z = 0, dann ist t ein Teiler
  if(tron.EQ(Z, Zero)) return true;

  // 2. Wenn z < 0, dann ist t kein Teiler
  if(tron.LT(Z, Zero)) return false;

  // 3. z = z - t
  tron.SUB(Z, T);

  goto ANFANG;

}

Die Funktion kann mittels FUNC wie folgt implementiert werden:

public int ZähleAlleMitTeiler(IEnumerable<int> Liste, int t)
{
    if(Fn.Count(Liste) > 0) {
      if (IstTeiler(Fn.First(Liste), t))
         return 1 + ZähleAlleMitTeiler(Fn.Rest(Liste), t);
      else
         return ZähleAlleMitTeiler(Fn.Rest(Liste), t);
    } else return 0;
}

1.3.5 Theoretisches Fundament der Programmierung

1.3.5.1 Algorithmen mit primitiv rekursiven Funktionen implementieren

Das Beispiel des Dualzahl - Addierer skizziert, wie Algorithmen durch funktionale Abbildungen beschrieben werden können. Dabei werden einfache Abbildungen durch Komposition und Projektion zu komplexen Abbildungen kombiniert. 1926 vermutete David Hilbert, dass jede berechenbare, und damit durch einen Algorithmus beschreibbare Funktion, einer sogenannte Primitiv rekursive Funktion "entsprechen" muss. Primitiv rekursive Funktionen sind eine Teilmenge von Funktionen auf natürlichen Zahlen der Art

Pr: N ^k → N mit N := Menge der natürlichen Zahlen

Sie dienen den theoretischen Informatikern als Stellvertreter/Abstraktionen für Aufgaben aus der Praxis. Die natürlichen Zahlen vertreten dabei die "realen" Eingaben (sie nummerieren sie durch) und Ergebnisse von Programmen. Das Abbilden realer Probleme auf Funktionen natürlicher Zahlen wird auch Gödelisierung genannt.

Folgende Grundfunktionen gelten als primitiv rekursiv:

1. Nullfunktionen 0^k: N^k → 0

   => Initialisierung

2. Projektionen p_k: Nⁿ → N mit 1≤k≤n und p_k(n₁, … ,n_n) = n_k

   => Zugriff auf Listenelement

3. Nachfolgerfunktionen nf: N → N mit x ϵ N gilt nf(x) = x+1

   => Inkrement

Auf diese Menge an Grundfunktionen können noch die Komposition und primitive Rekursion angewendet werden, um komplexere Funktionen zu kombinieren.

4. Komposition c: g₁,…,g_m: N^k → N und h:N^m → N, dann ist c = g◦h: N^k → N mit g◦h := h(g₁(n₁,…,n_k),…,g_m(n₁,…,n_k))

   => Verschachtlung, Klammerung

5. Primitive Rekursion R: N^k → N, g: N^k-1 → N, h: N^k+1 → N mit R(n₁, n₂,…, n_k):= g(n₂,…, n_k) für n1 = 0, h(R(n₁-1, n₂, … , n_k), n₁-1, n₂, … , n_k) sonst

   => Zähler gesteuerte Schleife, wobei n₁ der Zähler, n₂,…, n_k die Randbedingungen, g(n₂,…, n_k) der aus den Randbedingungen folgende Startwert für eine Iteration ist, und h den eigentlichen Iterationsschritt darstellt

Hinter dem => steht in den Definitionen eine intuitive Deutung für denjenigen, der bereits Erfahrungen mit Programmiersprachen gesammelt hat. Die Deutungen können mit der Berechenbarkeit primitiv rekursiver Funktionen durch LOOP- Programme begründet werden.

LOOP- Programme bestehen aus Zählschleifen, Zuweisungen, Additionen und Subtraktionen. Ein LOOP- Programm, das zwei Zahlen a und b addiert, ist folgendes:

sum := a
LOOP b DO
  sum := sum + 1
END

In der Zeile LOOP b DO wird b um 1 vermindert (dekrementiert). In der Zeile END hält das Programm an, wenn b den Wert 0 hat. Sonst wird wieder in die Zeile LOOP b DO zurückgesprungen.

Im wesentlichen bestehen damit LOOP- Programme aus einer endlichen Anzahl von Schritten, die im komplexesten Fall n mal wiederholt werden können. Für LOOP- Programme kann damit die maximale Anzahl der Schritte zur Berechnung der Lösung vorausgesagt werden. Damit sind diese Art von Algorithmen einfach beherrschbar.

Kochrezepte (einfache Folge von Schritten), oder die Berechnung eines Näherungswertes für π über eine Reihe wie Σ(-1)/(2n+1) (Zählschleife über m Reihenglieder) sind Beispiele für Algorithmen, deren Struktur durch primitiv Rekursive Funktionen beschreibbar ist.

1.3.5.2 μ Rekursion

Die Annahme, das die Struktur aller Algorithmen und damit berechenbaren Funktionen im Kern den primitiv rekursiven Funktionen entspricht, erwies sich jedoch als falsch: Wilhelm Ackermann , Schüler von Hilbert, fand ebenfalls im Jahr 1926 eine Funktion, die nicht als primitiv rekursive Funktion darstellbar ist, dennoch aber berechenbar war: die Ackermannfunktion .

Hier eine vereinfachte Definition der Ackermannfunktion:

1. m, n ϵ N

2. ack(0, m) = m+1

3. ack(n+1, 0) = a(n, 1)

4. ack(n+1, m+1) = a(n, ack(n+1, m))

Diese Funktion hat die Eigenschaft, Werte in Größenordnungen aus kleinen Eingaben zu errechnen und dabei Rekursionstiefen zu erreichen, deren Ausmaß jede primitiv rekursiven Berechnung weit übersteigt. Der Wert ack(4, 4) ist schon größer als die theoretische Anzahl aller Atome im Universum !

ack(0, 0) = 1, ack(1, 1) = 3, ack(2, 2) = 7, ack(3, 3) = 61, ack(4, 4) > #Atome im All

Die "wilde" Rekursion der Ackermannfunktion, deren Schrittzahl/Rekursionstiefe pro Berechnung nicht aus den Eingaben abschätzbar ist, kann nicht in das Schema der primitiv rekursiven Funktionen gequetscht werden. Dennoch ist sie berechenbar, wie die Definition, die nichts weniger als ein Algorithmus ist, beweist !

Primitiv Rekursive Funktionen sind damit nicht ausreichend als Bausteine zur Implementierung aller möglicher Algorithmen und damit berechenbarer Funktionen.

Der Baukasten für Algorithmen wird vervollständigt, indem primitiv rekursive Funktionen um einen Suchprozess, genannt μ - Rekursion, erweitert werden:

Sei wieder f ein gödelisiertes Problem der Art f: N^k → N.

M(f, n ₁ ,…,n _k ,q) := {qϵN | f(n ₁ ,…,n _k ,q)=0 & für alle 0 <= p <= q: f(n ₁ ,…,n _k ,q)= def.}

f(n₁,…,n_k,q)=0 kann als gödelisierte Form der Beschreibung einer zu suchenden Problemlösung verstanden werden. M ist dann die Menge aller Lösungen, die vom Startpunkt p = 0 durch Suche gefunden werden können, da für alle 0 <= p <= q f definiert ist.

Die μ - Rekursion bezeichnet nun den Prozess, der zum Auffinden der ersten Lösung in M führt, falls M nicht leer ist. Ist M leer, dann terminiert die μ - Rekursion nicht !

μf(n ₁ ,…,n _k ) := min M(f,n ₁ ,…,n _k ), falls M(f,n ₁ ,…,n _k ) nicht leer, undefiniert sonst

Wie die primitive Rekursion durch eine LOOP- Schleife, kann die μ - Rekursion nun durch eine while Schleife dargestellt werden: eine while- Schleife wiederholt Anweisungen, solange eine Bedingung erfüllt ist.

Beispiel: Sei ein x ϵ N gegeben und das kleinste y ϵ N gesucht, das noch von x ganzzahlig geteilt werden kann. Dieses Problem ist nicht primitiv rekursiv, jedoch μ - Rekursiv. Mittels einer einfachen while- Schleife wird die Lösung implementiert:

y := 0
while y mod y <> 0 Do
   y := y + 1
END

1.3.5.3 λ - Kalkül und Funktionale Programmierung

Siehe (Wikipedia: Lambda Kalkül)

Das Lambda- Kalkül ist ein von Alonso Church und Stephen Cole Kleene 1936 entwickelter und untersuchter Formalismus. Man kann ihn als erste funktionale Programmiersprache betrachten. Jedoch wurde er nicht als Programmiersprache, sondern als Instrument zur Untersuchung von Berechenbarkeit und der Formalisierung mathematischer Beweise.

Mit dem Lambda Kalkül werden Ausdrücke gebildet und umgeformt, die aus folgenden Grundbausteinen bestehen:

1. {a, b, ….} = Menge der Variablen. Variablen sind Kleinbuchstaben

2. λx.A <=> Lambda - oder Funktionsabstraktion. Eine namenlose (anonyme), einstellige Funktion. Diese bildet x gemäß der durch Ausdruck A gegebenen Abbildungsvorschrift ab.

   1. Beispiel: λx.a bildet alle x auf eine Konstante a ab: f: x → a

   2. Beispiel: λx.λy.x bildet jedes x auf eine Funktion ab, die alle y Abbilden auf das x abbilden: f: x → (g: y → x)

3. F A <=> Funktionsanwendung / Applikation: Eine Funktion F wird auf den Ausdruck A angewendet.

   1. Beispiel: λx.x t → t

   2. Beispiel: (λx.λy.x) t → λy.t

   3. Beispiel: λf.(f x) (λx.λy.x) t → (λx.λy.x) → λy.t

Das war es ! Es gibt keine Grundrechenoperationen wie +/-, *, /, keine logischen Operatoren oder Fallunterscheidungen. Der Lambda- Kalkül ist sehr spartanisch. Trotzdem können alle "fehlenden" Operationen und Strukturen der Programmierung aus ihm hergeleitet werden.

Die beiden Werte der binären Menge {true, false} können durch zwei Lambda- Abstraktionen dargestellt werden:



      λx.λy.x <=> true. Wende z.B. an auf t, f: λx.λy.x t f →  λy.t f → t


λx.λy.y <=> false. Wende z.B. an auf t, f: λx.λy.y t f →  λy.y f → f

1.3.5.4 Grenzen der Berechenbarkeit mit der Turingmaschine erforschen

Ein gewissenhafter Programmierer könnte über die von ihm eingesetzten Algorithmen Buch führen. Dabei weist er jedem Algorithmus eine Nummer zu, wie Berechnung für Schaltjahr: 1, Primzahltest: 2, …. Wenden wir dieses System auf alle erdenklichen Algorithmen an, indem wir eine Abbildung (Funktion) definieren wie folgt:

1. Num_A: A → N, mit A <=> Menge aller Algorithmen und

2. N <=> Menge der natürlichen Zahlen und

3. es gilt: Wenn A_i ≠ A_j, dann ist Num_A( A_i) ≠ Num_A( A_j)

Num_A nummeriert die Algorithmen durch. In der Mathematik wird dies als Abzählung bezeichnet. Dabei ist die Menge aller Algorithmen unendlich, denn es können beliebig viele sinnvolle und weniger sinnvolle, endliche, in Schritten gegliederte Texte formuliert werden.

Auch die Menge aller Turingmaschinen ist abzählbar und unendlich wie die der Algorithmen.

1. Num_T: T → N, mit T <=> Menge aller Turingmaschinen und

2. N <=> Menge der natürlichen Zahlen und

3. es gilt: Wenn T_i ≠ T_j, dann ist Num_T( T_i) ≠ Num_T( T_j)

Jede Turingmaschine kann durch einen Algorithmus beschrieben werden, indem eine Tabelle mit den Spalten Zustand, Eingabe, Ausgabe, Kopfbewegung, Folgezustand für sie definiert wird. Damit kann z.B. die Nummer einer Turingmaschine i (Num_T(T_i)) berechnet werden, indem wir ihr die Nummer des zugehörigen Algorithmus geben:

Num_T(T _i ) := Num_A(A _i ) wenn A _i → T _i

Wenn jede Turingmaschine durch einen Algorithmus darstellbar ist, gilt dann auch die Umkehrung: gibt es zu jedem Algorithmus eine Turingmaschine ? Oder gibt es vielleicht Algorithmen, welche die einfache Turingmaschine überfordern und einer komplexeren Konstruktion bedürfen ?

Alan Turing konnte zeigen, dass z.B. das Lambda- Kalkül von Alonso Church die gleiche Menge von Algorithmen abzubilden vermag wie seine Turing- Maschine. Bis heute konnte keine Konstruktion für eine Rechenmaschine gefunden werden, die mehr berechnen kann wie eine Turingmaschine. Es gilt damit nach wie vor die von Turing und Church aufgestellte These:

Jeder Algorithmus kann durch eine Turingmaschine dargestellt werden.

Anbei eine Turingmaschine, die zwei Dualzahlen addiert. Ihr Zustandsautomat wurde aus dem Entscheidungsbaum für den einstelligen Dualzahl Addierer der EVA- Funktion von oben entwickelt. Bei jedem Zustandsübergang liest der Schreiblesekopf den Wert vom aktuellen Platz auf dem Band ein (Kopfposition mit Unterstrich markiert) schreibt einen neuen Wert aufs Band zurück und bewegt den Kopf um einen Platz nach rechts oder links. Wird der Zustand Halt erreicht, dann ist das Programm beendet. Die Herleitung aus dem Entscheidungsbaum hat den Nachteil, das alle Stellen beider Dualzahlen verschränkt aufs Band geschrienen werden müssen, wie auch die Überträge. Die Turingmaschine kann aber so erweitert werden, das separate Eingaben auf dem Band verschränkt werden und nach der Addition wieder speariert.

Nur was kann man mit Algorithmen berechnen ? Gibt es Dinge, die mit einem Algorithmus nicht berechnet werden können ? Auch diese Frage konnte Alan Turing mit einem Beispiel für eine Aufgabenstellung beantworten, die prinzipiell nicht durch einen Algorithmus lösbar ist: das Halteproblem.

Das Halteproblem stellt sich wie folgt: Gibt es eine Turingmaschine, die als Eingabe einen Algorithmus und eine Liste von Werten erwartet, die der Algorithmus verarbeiten soll, und die eine 1 ausgibt, wenn die Abarbeitung des Algorithmus mit den gegebenen Eingaben nach endlicher Zeit endet, und 0 wenn nicht ?

Die Existenz einer Turingmaschine, wie sie die Lösung des Halteproblems fordert, führt zu logischen Widersprüchen. Nehmen wir an, es gibt die Maschine, die das Halteproblem löst. Sie sei formal als Funktion wie folgt definiert:

• T_halt: A x E → {0, 1} mit a є A, e є E, und

  1. T_halt(a, e) = 1, wenn Algorithmus A bei Verarbeitung von Eingabe E in endlicher Zeit fertig wird

1. T_halt(a, e) = 0, sonst.

Mit dieser Turingmaschine kann nun eine Funktion Sonderbar konstruiert werden wie folgt:

Sonderbar: E → Sonderbar(E), wenn T_Halt(E,E) = 1, 1, sonst.

Wird mit Sonderbar ein Text abgebildet, der als Algorithmus und Eingabe interpretiert wird, wobei für diese Kombination T_Halt 1 lieferte, dann terminiert Sonderbar nicht (Endlosrekursion). Nun bildet man mit Sonderbar den Algorithmus von Sonderbar selbst ab: Würde T_Halt(Sonderbar, Sonderbar) = 1 sein, dann findet eine Endlosrekursion statt - Widerspruch ! Liefert T_Halt(Sonderbar, Sonderbar) = 0, was für diese Kombination nicht terminieren bedeutet, dann terminiert die durch Sonderbar definierte Abbildung - ebenfalls ein Widerspruch !

Das Halteproblem zeigt, dass Funktionen formuliert werden können, die prinzipiell nicht lösbar (nicht berechenbar) sind. Die Menge aller Funktionen ist damit die Vereinigung der berechenbaren und der nicht berechenbaren Funktionen. Die These von Church und Turing umfasst auch folgende Aussage:

Jede berechenbare Funktion kann durch einen Algorithmus dargestellt werden.

(Q: Wikipedia, Church - Turing - These, Beweisskizze Halteproblem)

1.3.5.5 Algorithmen steuern die Welt...

Algorithmen existieren nicht nur in der Welt der Computer. In vielen hoch organisierten und ausdifferenzierten Systemen ist der Begriff vom Algorithmus anwendbar.

So kann z.B. die Eiweißsynthese in den Zellen als Algorithmus beschreiben werden. Dieser Algorithmus erwartet dabei als Eingabe einen RNS- Strang (Molekülkette aus Ribonukleinsäuren). Die Ausgabe sind Eiweiße, die dem Stoffwechsel der Zellen dienen.

Weitere Beispiele:

• Lehrplan einer Schule

• Spielanleitungen

• Fahrplan der Eisenbahn

• Steuerung des Staatswesens durch Gesetze

• Zubereitung von Speisen nach Kochrezepten

1.4 Wie sich die Programmiersprachen entwickelten

Zur Formulierung von Programmen für Computer wurden eine Vielzahl von Programmiersprachen entwickelt. Die Sprachen sind gekennzeichnet durch den Stand der Computertechnik zum Zeitpunkt ihrer Entwicklung. Man unterteilt die Programmiersprachen in folgende Generationen:

1. Generation: Maschinensprachen sie sind spezifisch für jedes Computersystem, die Schaltelemente der CPU werden direkt programmiert. Bsp: 0100.1100 1010.0011 ...

2. Generation: Assemblersprachen die direkte Programmierung der Schaltelemente durch 0 und 1 wird durch Operationskürzel wie ADD und MOV ersetzt. Dadurch wird das Programm lesbarer. Die Assemblersprache ist jedoch genauso wie die Maschinensprache an ein bestimmtes Computersystem gebunden.

   Bsp: MOV AX, [2000]; MOV BX, [2002]; ADD AX, BX … → 0100.1100 1010.0011 ...

3. Generation: höhere Programmiersprachen zwischen Computer und Programmierer wird ein Compiler bzw. Interpreter geschaltet (Übersetzungsprogramm). Die Programmiersprache kann Funktionen mit komplexer Semantik für spezielle Aufgabengebiete enthalten (z.B. Operatoren für Matrizen). Die Zwischenschicht Compiler/Interpreter kann auf baulich verschiedenen Computersystemen realisiert werden, so das die Programme portabel sind. Beispiele: FORTRAN, LISP, C++, PL1, BASIC

   Bsp: C = A + B; … → MOV AX, [2000]; MOV BX, [2002]; ADD AX, BX … → 0100.1100 1010.0011 …

   1. Objektorientierte Programmiersprachen: Prozeduren und Daten werden zu Objekten zusammengefasst. Z.B. kann der Auftrag zur Berechnung aller Primzahlen in einem Intervall [a, b] durch ein Rechenauftrag- Objekt dargestellt werden:

      class RechenauftragPrimzahlen { von; bis; berechne(); ergebnisliste[...] }

      A1 = new RechenauftragPrimzahlen() { .von = 1, .bis = 100}

      A1.berechne()

      Ausgabe(A1.ergebnisliste)

4. Generation: nicht prozedurale Programmiersprachen Compiler/Interpreter und Anwendung verschmelzen, der Programmierer gibt der Anwendung Aufträge, die Anwendung erzeugt intern Programme, welche die Aufträge realisieren. Beispiel: SQL, Assistenten in MS Office97

   Bsp: Select A + B as C From TabDaten … → … C = A + B; … → MOV AX, [2000]; MOV BX, [2002]; ADD AX, BX … → 0100.1100 1010.0011 ...

5. Generation: Programmiersprachen der künstlichen Intelligenz- Interpreter Systeme, mit denen Methoden der künstlichen Intelligenz einfach realisierbar sind, bzw. Interaktion mit dem Computersystem in natürlicher Sprache möglich ist. Beispiele: LSIP, PROLOG, F#

1.5 Grundbegriffe der Programmierung

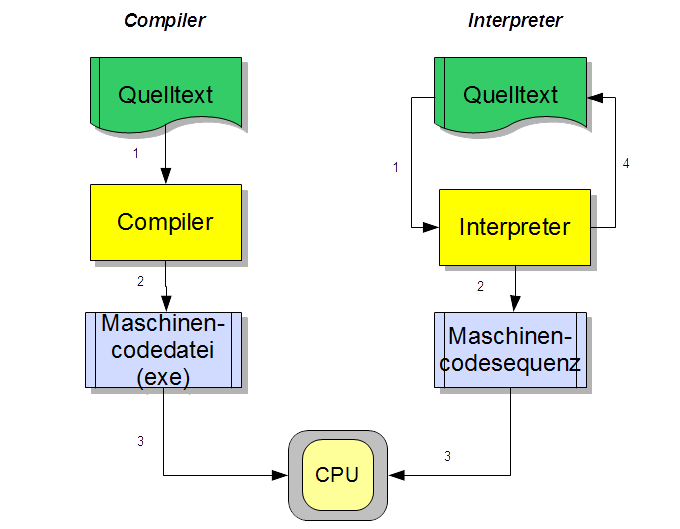

1.5.1 Compiler vs. Interpreter

Es gibt grundsätzlich zwei Arten der Übersetzung eines Programms in einen ausführbaren Maschinencode:

1.5.2 EVA- Prinzip

Im Zentrum steht die Berechnung einer Ausgabe aus gegebenen Startwerten (Eingaben).

Ein Beispiel dafür ist die Umrechnung von Polarkoordinaten (Drehwinkel + Abstand) in kartesische Koordinaten (x,y). Das rotierende Flughafenradar erfasst z.B. die Position eines Flugzeugs in Polarkoordinaten. Die umgerechnete y Koordinate entspricht der Flughöhe.

Die Ausgaben können wieder als Eingaben einer weiteren Verarbeitungsstufe dienen. Es entstehen komplexe Verarbeitungsnetze.

Eine Verarbeitungsstufe wird auch als Prozedur bezeichnet. In den ersten Jahrzehnten der EDV bildeten im Wesentlichen Prozeduren die Programmstruktur. Man spricht auch von der rein prozeduralen Programmierung.

Das EVA- Prinzip kann auf verschiedene Art und Weise implementiert (umgesetzt) werden:

1.5.3 Schrittweise Verfeinerung

Die Schrittweise Verfeinerung ist Vorgehensweise oder auch Strategie, zur Lösung komplexer Probleme. Dabei wird ein komplexes Problem in eine Menge voneinander isolierter Teilprobleme aufgelöst. Gibt es für ein Teilproblem eine bekannte Lösung, dann wird das Teilproblem durch diese ersetzt.

Gibt es keine bekannte Lösung, dann ist das Teilproblem wiederum in voneinander isolierte Teilprobleme aufzuteilen, und die Liste von Teilproblemen erneut auf eventuell bekannte Lösungen zu untersuchen.

1.5.4 Funktionale Programmierung

Prozeduren können durch Funktionen implementiert werden.

Eine Funktion bildet eine Liste von Eingangswerten aus einen Ausgangswert ab:

          E1 --+
               |
Eingänge  E2 --+-Funktion_f-> Ausgangswert
          …    |
          En --+

Beispiel:

  Kreisumfang(D) => π * D

wobei:
  D              - Argument/Eingabe
  => π * D       - Verarbeitung
  Kreisumfang(D) - Ausgabe

Bsp.:

        10 -+
            |
Kreisumfang(10) => π * 10
                  ---+---
                     |
           31,4 <----+

D wird ersetzt durch 10, der Funktionswert
errechnet und mit diesem der Aufruf (Kreisumfang(10))
ersetzt

Die funktionale Programmierung beschränkt sich auf dieses einfache Ersetzungsprinzip: Eingangswerte durch einen Ausgangswert ersetzen. Erstaunlicherweise ist das ausreichend, um Lösungen für alle berechenbaren Probleme hinreichend genau auszudrücken. Programmiersprachen wie Lisp oder F# sind Beispiele.

1.5.5 Imperative Programmierung

Digitale Rechenmaschinen werden durch Befehle gesteuert. Dieses Prinzip wird in der imperative Programmierung verallgemeinert, indem Prozeduren durch Befehlsfolgen implementiert werden, die an eine abstrakte Maschine gerichtet sind.

Beispiel einer solchen abstrakten Maschine sind die Turingmaschine oder der von Neumann Rechner.

Fast jeder reale Computer ist bis heute ein von Neumann Rechner.

Das folgende Bild zeigt einen Universalrechner, der Elemente der Turingmaschine (Bänder als Speicher, Schreib- Leseköpfe) und des von Neumann- Rechners (Rechen- und Steuerwerk) vereint.

Die Bänder sind in Zellen unterteilt. Jede Zelle hat eine Adresse (symbolisch). Z.B. ist auf dem Datenband mit der Adresse Pi die Speicherzelle definiert, welche den Wert 3,142 speichert. Auf dem Befehlsband ist mit der Adresse Beg 1 der Einsprungpunkt (= Startpunkt) in ein Programm definiert.

Mittels Schreib/Leseköpfe kann ein Rechen- und Steuerwerk Befehle und Daten von den Bändern einlesen, und zurückschreiben.

Das Rechen- und Steuerwerk arbeite im wesentlichen Befehle ab, die es einen nach dem anderen vom Befehlsband einliest. Bei der Verarbeitung eines Befehls werden mittels des Schreib- Lesekopfes vom Datenband Daten eingelesen oder auf dieses geschrieben. Im Bild wird ein kleines Programm zur Berechnung des Kreisumfanges für einen gegeben Radius abgearbeitet mit den folgenden Schritten:

1. lese Durchmesser in Register A ein

2. lade Pi in Register B

3. multipliziere Register A mit Register B

4. gebe Ergebnis aus

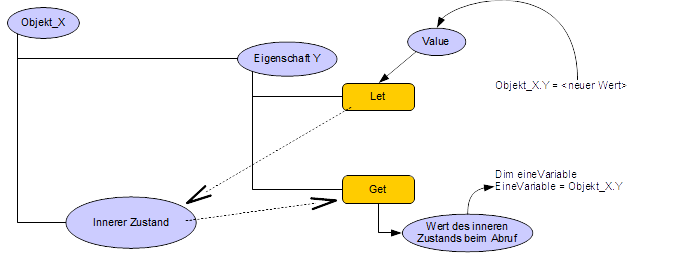

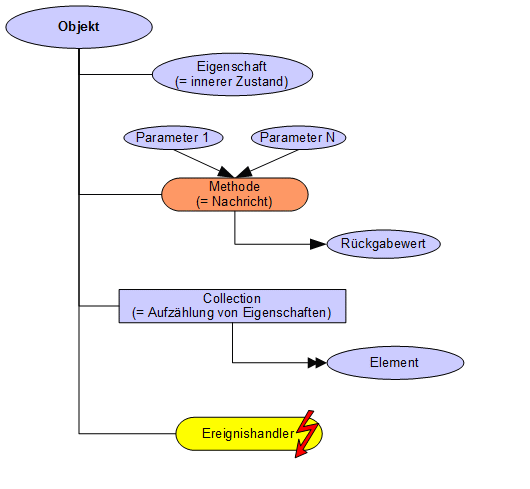

1.5.6 Kommunizierende Objekte - das Paradigma der objektorientierten Programmierung

Die objektorientierte Programmierung ist eine Erweiterung der klassischen, prozeduralen Programmierung um Entwurfsmethoden und Ausdrucksmittel, durch welche

1. die Abbildung von Geschäftsprozessen auf Programmstrukturen vereinfacht,

2. und der Programmcode transparenter wird.

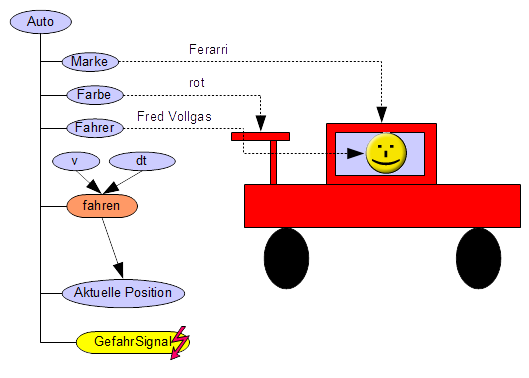

Die Welt besteht aus Objekten, die miteinander kommunizieren. Die Kommunikation erfolgt über Nachrichten, welche die Objekte untereinander austauschen.

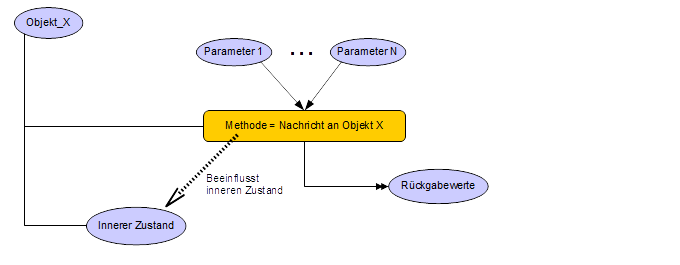

Aus prozeduraler Sicht sind Nachrichten Prozeduren, die an Objekte gebunden sind.

1.5.7 Entwicklungszyklus

Die Entwicklung eines Computerprogramms erfolgt in mehreren Phasen:

1. Spezifikation: Was soll das Programm leisten? Welche Rechenleistung/Speicherkapazität wird benötigt? Welche Peripherie wird benötigt? Ist das Projekt wirtschaftlich realisierbar

2. Entwurf: Die komplexe Aufgabe wird in Teilaufgaben zerlegt. Lösungsweg der Teilaufgaben wird informell (Pseudocode) beschrieben.

3. Codierung/Implementierung: Alle informellen Beschreibung werden in eine vom Computersystem unterstützten Programmiersprache überführt.

4. Kompilierung: Die Programmtexte werden mittels eines Übersetzungsprogramms (Compiler) in die Maschinensprache übersetzt. Werden vom Compiler Syntaxfehler entdeckt, dann sind diese vom Programmierer zu analysieren und zu beheben.

5. Linken: Alle einzeln übersetzten Programmfragmente werden zu einem großen Programmmodul montiert (.EXE- Datei)

6. Testphase (alpha- Stadium): Verschiedene Einsatzszenarien werden mit dem Programm durchgeführt. Es wird beobachtet, ob das Programm korrekt funktioniert. Treten Fehlfunktionen auf, sind ihre Ursachen einzugrenzen, und es muss in Phase 2 zurückgesprungen werden.

7. Auslieferung zum Beta- Test: Das Programm wird unter dem Vorbehalt des nicht störungsfreien Betriebs an eine Auswahl qualifizierter Anwender ausgeliefert, die es unter realen Bedingungen einsetzen. Fehlfunktionen werden von den Anwendern dem Entwicklerteam mitgeteilt.

8. Golden-Code: Nach Tilgung aller im Betatest aufgetretener Fehler wird die finale Version erzeugt und freigegeben. Das Programm wird jetzt an alle Anwender ausgeliefert.

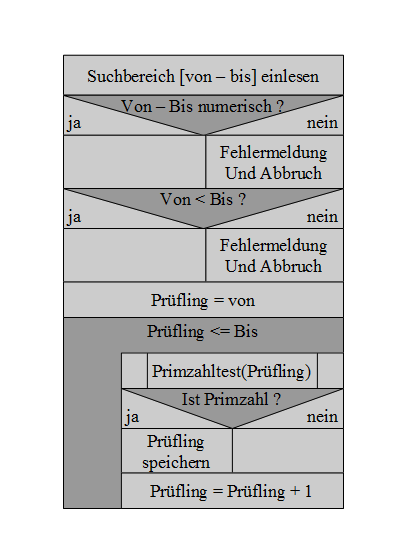

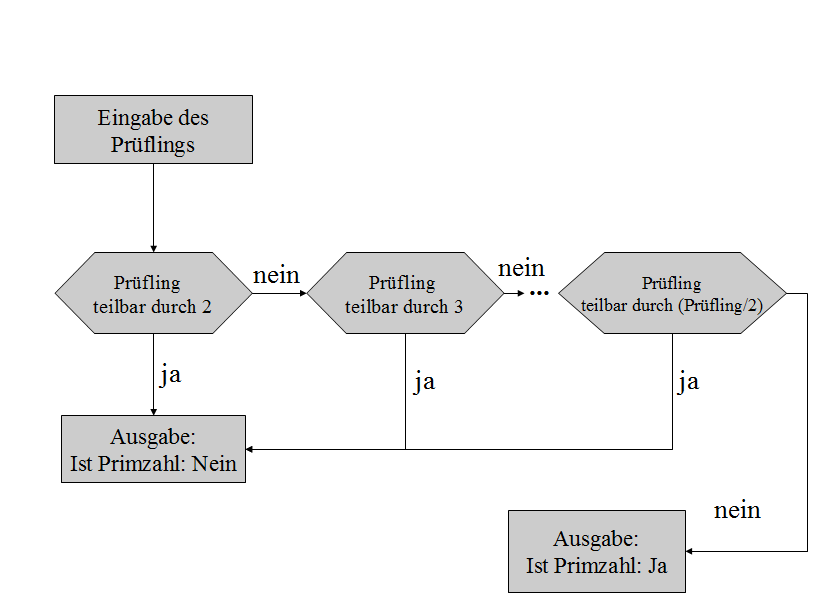

1.6 Programmentwicklung am Beispiel: Suche alle Primzahlen in einem Intervall [a, b]

An einem Beispiel sollen die Grundlagen der Programmierung erläutert werden. Dabei wird der Weg von der Formulierung des Problems bis zum Aufstellen der Lösung dargestellt.

Primzahlen sind ganze Zahlen, die nur durch 1 und durch sich selbst ganzzahlig teilbar sind. Beispiele:

2, 3, 5, 7, 11, 13

Keine Primzahl ist z.B. 39, da neben 1 und 39 auch 3 ein ganzzahliger Teiler ist:

39 : 3 = 13

Die Aufgabe besteht im Finden aller Primzahlen P_n aus einem Intervall [a, b]. Z.B.:

Pn aus [10, 20]: 11, 13, 17, 19

1.6.1 Lösung

Bei der Lösung werden zwei grundlegende Techniken wechselseitig angewendet:

1. Modularisierung: Die Gesamtaufgabe wird in voneinander isolierte Teilaufgaben zerlegt

2. Schrittweise Verfeinerung: Jede Teilaufgabe wird modularisiert, solange keine elementare Lösung für diese bekannt ist

Die Aufgabe "Suche Primzahlen in einem Intervall [a, b]" kann in folgende Teilaufgaben (Modularisierung) zerlegt werden:

1. Prüfen, ob eine gegebene Zahl z Primzahl ist

2. Bereitstellen jeder Zahl aus dem Intervall [a, b] für einen Primzahltest

1.6.1.1 Teilaufgabe 1: Primzahltest

Teilaufgabe 1 kann wiederum heruntergebrochen werden in eine Folge von Einzelprüfungen auf Teilbarkeit. Folgender Datenflussgraph visualisiert das:

1.6.1.2 Teilaufgabe 2: Bereitstellen jeder Zahl aus dem Intervall [a, b] für einen Primzahltest

Auch die Teilaufgabe 2 wird in eine Folge elementarer Befehle heruntergebrochen, wie im folgenden Struktogramm dargestellt:

1.6.1.3 Primzahlscanner funktional codieren

Teilaufgabe 1 kann z.B. durch folgende Funktion dargestellt werden (Pseudokode):


    IstPrimzahl(z): z → z Mod 2 <> 0 AND TesteWeiterAufPrimzahl(z, 3)


TesteWeiterAufPrimzahl(z, t): z,t → z Mod t <> 0 AND
                                    Wenn t = z/2
                                    dann true
                                    sonst TesteWeiterAufPrimzahl(z, t + 1)

Die funktionale Lösung ist eine, dem Mathematiker geläufige Form und besticht durch ihre Kürze. Nicht- Mathematikern haben aber in der Regel große Probleme, die Wirkung dieser funktionalen Ausdrücke, die auf Rekursion beruht, zu verstehen.

Auch für Teilaufgabe 2 gibt es eine Funktionale Lösung (Pseudokode):


    AllePrimzahlenIn(a, b): a, b → Alle x in [a, b] für die gilt: IstPrimzahl(x)


Die Funktion bildet dabei das Paar a,b auf eine Menge mit allen Primzahlen zwischen a und b ab.

1.7 Allgemeine Strukturen von Programmiersprachen

1.7.1 Blöcke

Die elementarste Struktur aller Programmiersprachen sind Blöcke. Ein Block ist ein zusammenhängendes Stück Text (Programmcode), das durch spezielle Schlüsselworte abgegrenzt wird.

Blockbeginn Schlüsselwort
  Programmtext
Blockende Schlüsselwort

Im Folgenden einige Blöcke, die quasi jede Programmiersprache aufweist:

1.7.1.1 Verschachtlung

Die Anweisungslisten innerhalb von Blöcken können wieder in Blöcke eingeschlossen werden, so dass eine Baumstruktur entsteht. Man spricht von Verschachtlung.

1.7.1.2 LISP- Blöcke als Programmiersprache

LISP ist eine der ältesten Programmiersprachen. Bezüglich der Syntax kann sie als minimal bezeichnet werden, denn sie besteht im wesentlichen nur aus dem Block, den man in LISP Liste nennt.

Eine Liste wird in LISP in runden Klammern eingeschlossen:

( < Block/ Listeninhalt> )

Der Listeninhalt ist eine Aufzählung von Konstanten und Bezeichnern (hier A, B, C), die durch Leerzeichen getrennt werden:

(A B C … )

Einfache Operationen wie eine Addition der drei Werten 7, 11 und 13 wird durch eine Liste dargestellt:

(+ 7 11 13)

Ein Term, der sich aus Addition und Multiplikation zusammensetzt, entsteht aus zwei Listen, die verschachtelt werden:

(* 2 (+ 7 11 13))

Einen bedingten Anweisungsblock, der einen Wert berechnet, wenn eine Bedingung erfüllt ist, entsteht aus drei verschachtelten Listen:

(cond (= b 0) (+ a 1))

Ein Unterprogrammblock hat als erstes Listenelement das Schlüsselwort define :

  (define (gcd a b) (cond (= b 0) (a) (gcd b (remainder a b))))
        ---+----        ---+--  -+-      +  -----+-------
           +> Progname     +>Bed.|       |       +> UP, das den Rest der ganzzahligen
              von UP             |       |          Division von a und b berechnet
                                 |       | ------+--------
                                 |       |       +> 2. Parameter
                                 |       +> 1. Parameter
                                 |  -----------+-----------
                                 |             +> Block, wenn if Bed. false
                                 +> Block, wenn if Bed. true

Das Unterprogramm ist eine Rekursive Funktion, die den euklidischen Algorithmus zur Berechnung des größten gemeinsamen Teilers zweier ganzer Zahlen implementiert.

Diese spartanische Syntax mag primitiv erscheinen - LISP ist jedoch ein sehr Leistungsfähiges Werkzeug. In den 1980-er Jahren war LISP die Sprache der Künstlichen Intelligenz. Gerade durch diese einfache Syntax kann ein Programmierer leicht Programme schreiben, die selber LISP- Programme generieren. Hierdurch kann sehr einfach eine komplexe Symbolverarbeitung realisiert werden !

1.7.2 Literale

Literale gehören zu den Grundbausteinen einer Programmiersprache und bezeichnen die Vereinigung der Mengen aller

• Namen (z.B. Variablennamen)

• nummerischer Konstanten

• logischer Konstanten

• Zeichen

• Zeichenketten

1.7.3 Operatoren

Operatoren sind grundlegende Abbildungen von Mengen in sich selbst. Beispielsweise ist die Addition zweier Festkommazahlen ein Operator.

Eine Anweisung kann mehrere Operatoren enthalten wie:

A = 3 * (B + 99)

In diesem Falle muss bei der Ausführung der Anweisung über die Reihenfolge entschieden werden, in der die Operatoren anzuwenden sind. Basis dafür ist die Priorität der Operatoren. Operatoren mit höherer Priorität werden vor Operatoren mit niedrigerer Priorität ausgeführt.

1.7.4 Datentypen

1.7.5 Anweisungen

Eine Anweisung ist ein ausführbarer Befehl. Befehle können elementar oder komplex sein.

Elementare Befehle sind direkt ausführbar wie z.B. einfache Sprungbefehle:

Goto SPRUNGMARKE

Komplexe Befehle setzen sich aus Speicherzugriffsbefehlen, Operationen und Zuweisungen zusammen.

A := 3 * (B + 99)

1.7.5.1 Kommentar - Anweisung

Jede Programmiersprache enthält eine Kommentar - Anweisung. Diese schließt Text von der Übersetzung aus. Dies kann man nutzen, um bei der Entwicklung temporär Code abzuschalten oder Anmerkungen in den Programmkode einzufügen. Im Folgenden einige Einsatzbeispiele für Kommentare:

' Eine Kommentarzeile

' Eine temporär abgeschaltete Anweisung (auskommentieren)
' A = 3 * B

B = 5 * C ' Ein Kommentar im Anschluss an eine Anweisung

1.7.5.2 Bindung

Bindungen definieren Ersatzsymbole für Werte oder Funktionen. So ist z.B. der Buchstabe π in der Mathematik an die Zahlenfolge 3,142... gebunden.

  π ← 3, 142

Bindungsanweisungen sind Bestandteil von imperativen (= Konstanten Deklarationen) und funktionalen Sprachen.

1.7.5.3 Variablendeklarationen

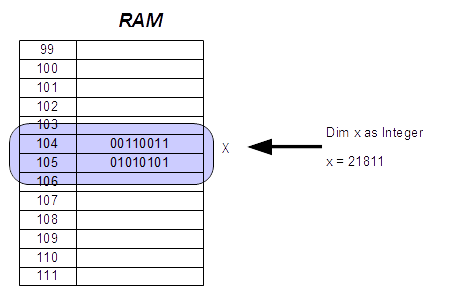

Variablen sind benannte Speicherplätze. In die Speicherplätze wird geschrieben oder aus ihnen wird gelesen, indem auf diese der Zuweisungsoperator := mit einem Wert angewendet wird:

Variablen sind Bestandteile von imperativen Programmiersprachen, jedoch nicht von funktionalen.

' Speichern des Wertes 3.14 in meineVariable
meineVariable = 3.14

' Lesen eines Wertes aus meinerVariable und speichern in deinerVariable
deineVariable = meineVariable

1.7.5.4 Zuweisung

Eine Zuweisung ist eine spezielle Anweisung einer imperativen Programmiersprache der Form:

Variable := Wert

Sie entspricht einem Kopierbefehl, wobei der evaluierte Wert rechts neben dem Gleichheitszeichen an den benannten Speicherplatz (Variable) links neben den Gleichheitszeichen kopiert.

1.7.6 Funktionen

Eine Funktion bildet eine Liste von Eingangswerten aus einen Ausgangswert ab:

          E1 --+
               |
Eingänge  E2 --+-Funktion_f-> Ausgangswert
          …    |
          En --+

Ein funktionale Abbildung wird in einer Programmiersprache durch eine spezielle Anweisung durchgeführt, genannt Funktionsaufruf:

Ausgangswert = Funktion_f (E1, E1, …, En)
     |             |      |_____________|
     |             |             |
Funktions-     Funktions-  Parameterliste
wert           name

1.7.6.1 Bedingte Ausdrücke

Ein bedingter Ausdruck ist eine spezielle Funktion mit drei Parametern:

' VB
Ergebnis = IIF(<Bedingung>, <ExprA>, <ExprB>)

// C, C++, C#
Ergebnis = <Bdingung> ? <ExprA> : <ExprB>;

Zuerst wird die Bedingung evaluiert. Ergibt sie den Wert true, dann wird ExprA evaluiert und deren Wert entspricht dem Ausgangswert. Sonst entspricht der Evaluierte Wert von ExprB dem Ausganswert.

1.7.6.2 Lambda- Ausdrücke

Der Begriff Lambda Ausdruck wurde in einem Formalismus der Mathematiker Alonzo Church und Stephe Kleene in den 1930 Jahren geprägt (Lambda Kalkül ). Dieser Kalkül wird auch als der Urahn der funktionalen Programmierung betrachtet.

Ein Lambda- Ausdruck ist eine eine unbenannte Abbildungsvorschrift. Hier werden solche Abbildungsvorschriften mit dem griechischen Buchstaben λ gekennzeichnet:

λ : (x1,...,xn) → (y1, …., ym)

' VB
Function(x1, … , xn) <Expr>

// C#
(x1, … , xn) => <Expr>

1.8 Objektorientierte Programmierung

Die objektorientierte Programmierung ist eine Erweiterung der klassischen, prozeduralen Programmierung um Entwurfsmethoden und Ausdrucksmittel, durch welche

1. die Abbildung von Geschäftsprozessen auf Programmstrukturen vereinfacht,

2. und der Programmcode transparenter wird.

Von zentraler Bedeutung sind dabei Objekte:

1.8.1 Graphische Darstellung von Objekten mittels Objektdiagramm

Die objektorientierte Sichtweise erleichtert die die notwendige Formalisierung von Aufgaben- Problemstellungen bei der Softwareentwicklung, indem sie eine 1:1 Abbildung der Realität auf den Entwurf ermöglicht. 1:1 bedeutet nicht, das alle Details der Realität im Entwurf nachgebildet werden. Der Entwurf abstrahiert nach wie vor von der Realität, indem er die Abbildung auf die für die Aufgabenstellung wesentlichen Eigenschaften und Prozesse einschränkt. Jedoch ist weniger Abstraktion notwendig als bei der rein Prozeduralen Programmierung, da diese zusätzlich erfordert, alle Objekte in Mengen aus Daten und diese manipulierende Prozeduren aufzulösen.

1.8.2 Beispiel: Klasse Stoppuhr

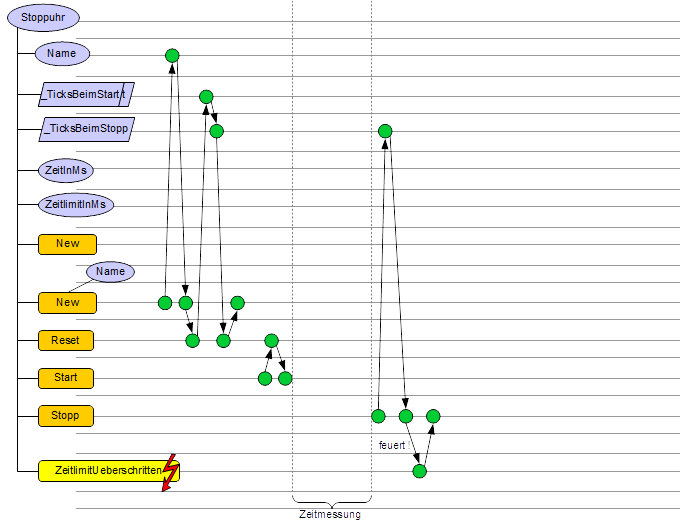

Als Beispiel für eine Klassendeklaration und Objekte diene die Klasse Stoppuhr. Mit einem Stoppuhr- Objekt kann in einem Programm die Rechenzeit für aufwendige Berechnungen gemessen werden.

1.8.3 Innerer Zustand

Objekte können wie Variablen Informationen speichern. Dieser objekt- interne Informationsspeicher wird als Innerer Zustand bezeichnet.

Der direkte Zugriff auf den inneren Zustand ist in der Regel unzulässig. Beeinflusst werden kann der innere Zustand nur durch Nachrichten, die das Objekt empfängt.

1.8.4 Methoden

Aus der Perspektive der Objektorientierung sind Methoden Nachrichten, die an ein Objekt gesendet werden. Diese Nachrichten beeinflussen den inneren Zustand eines Objektes. Viele Programmiersprachen implementieren Methoden durch Unterprogramme, die Zugriff auf den inneren Zustand eines Objekts haben.

1.8.5 Eigenschaften

Eigenschaften sind die Schnittstellen zum inneren Zustand eines Objektes.

1.8.6 Ereignisse

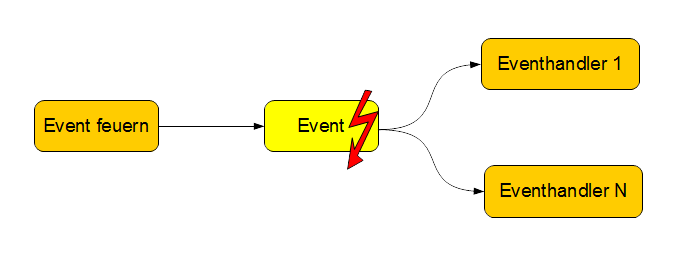

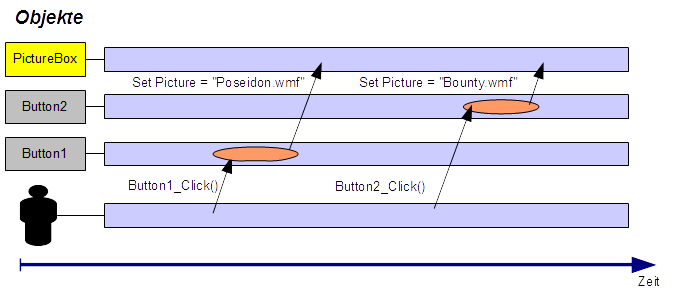

Wenn ein Objekt einen besonderen Zustand annimmt, kann es abhängig von der Aufgabenstellung erforderlich sein, andere Objekte darüber zu informieren. Diese Situation wird Ereignis genannt.

Ein "Ereignis feuern" kann man sich wie einen Methodenaufruf vorstellen. Jedoch ist die Methode nicht fest beim Implementieren definiert worden. Stattdessen können während der Laufzeit Methode an Ereignisse "gebunden" werden. Diese an ein Ereignis gebundenen Methoden werden auch Eventhandler genannt.

1.8.7 Primzahlscanner objektorientiert implementieren

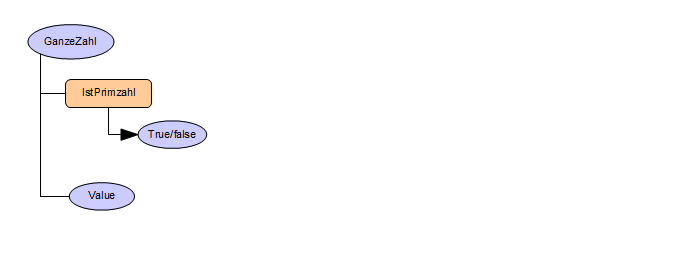

Teilaufgabe 1 wird durch Zahlenobjekte gelöst, die eine IstPrimzahl- Methode besitzen. Wir senden bildlich gesprochen dem Zahlenobjekt eine Anfrage, ob es eine Primzahl ist oder nicht, indem wir seine IstPrimzahl- Methode aufrufen. Gibt diese true zurück, dann ist das Zahlenobjekt eine Primzahl, sonst nicht.

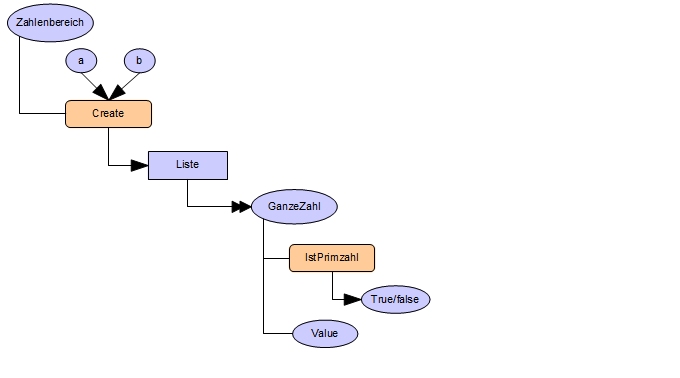

Teilaufgabe 2 wird durch zwei Objekte gelöst. Das eine (Zahlenbereich) erzeugt für vorgegebene Grenzen eine Liste aus Zahlenobjekten, die alle Zahlen innerhalb der Grenzen als Zahlenobjekte umfasst.

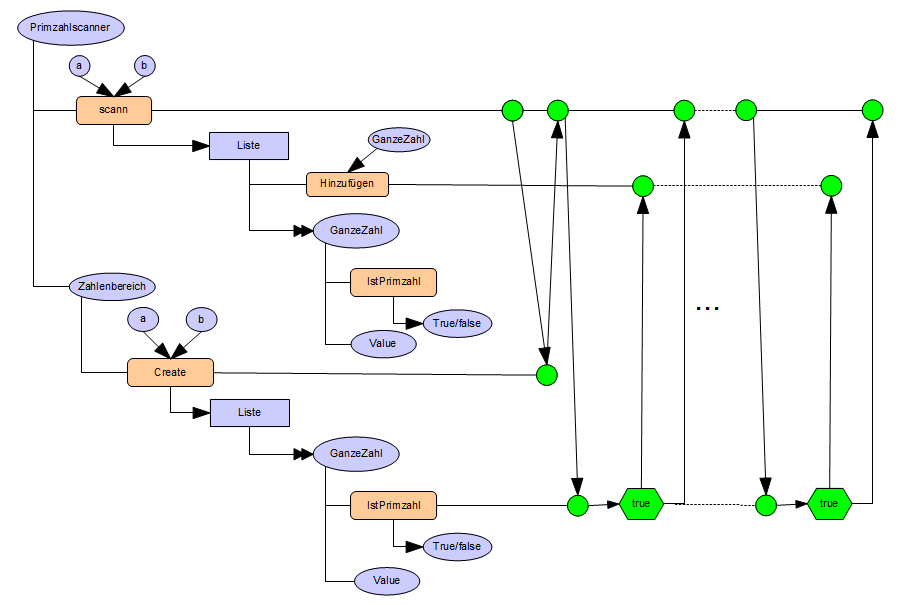

Das andere (Primzahlscanner) filtert die Liste, indem es jeden Eintrag über die IstPrimzahl- Methode befragt, ob es eine Primzahl ist. Objekte von Primzahlen werden in die Ergebnisliste kopiert

1.9 Datenorientierte Programmierung

In der Datenorientierten Programmierung oder Sicht stehen die permanent gespeicherten Daten im Mittelpunkt. Diese bilden wesentliche Geschäftsprozesse ab, weshalb sie dauerhaft gespeichert werden, und sind damit für Unternehmen von besonderer Bedeutung.

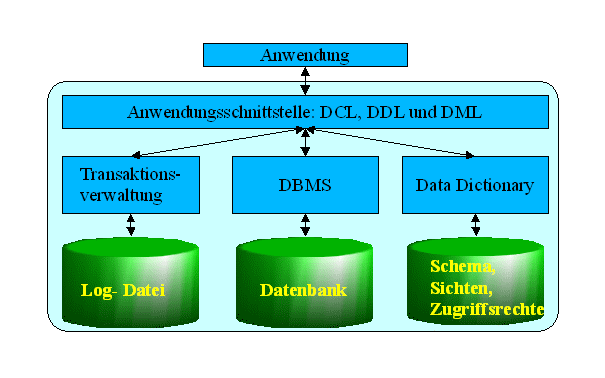

Die Trennung von Datenspeicherung und Datenverarbeitung erfolgte schon in den 1970-er Jahren mit dem Aufkommen der ersten relationalen Datenbankserver. Diese speichern Daten in Tabellensystemen, Relationen genannt.

1.9.1 Datenbankmodellierung mit EF- Diagrammen

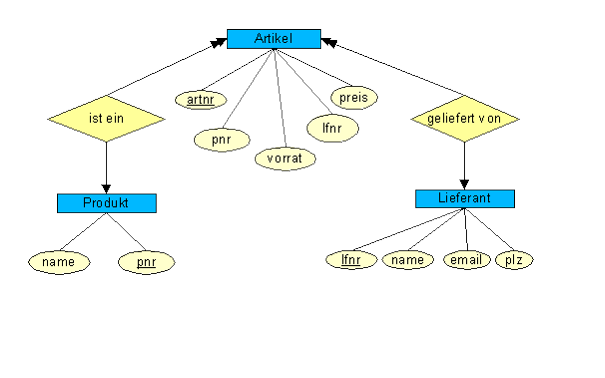

Für die Modellierung von Datenbanken wurden eigene Diagramme entwickelt. Der Prototyp sind die von P. Chen 1976 vorgestellten Entity- Relationship- Diagramme. Im Folgenden die Modellierung einer Datenbank für die Artikelverwaltung in einem Lager mittels ER- Diagramm:

1.9.2 SQL

Mit den relationalen Datenbankservern etablierte sich eine standardisierte Schnittstelle für den Zugriff und die Verwaltung von Daten: SQL = Structured Query Language .

Im Folgenden ein Auszug aus SQL

1.10 Dokument-orientierte Programmierung

1.10.1 HTML

1.10.2 XML

http://mkoit/woc.aspx?path=Wissen.programmieren.xml

1.10.3 DOM

1.10.3.1 Serverseitiger Zugriff auf DOM mittels System.XML.XmlDocument

1.10.3.2 Clientseitiger Zugriff mittels JavaScript jQuery

1.10.3.3 Clientseitiger Zugriff mittels XSLT

http://mkoit/woc.aspx?path=Wissen.programmieren.xml
